Александр Ключ, директор по продажам JoyMechanix, выступил с докладом «Современные решения многокамерной студийной съемки с тросовой системой. Модернизация, экономия, автоматизация» на Online круглом столе «Broadcasting/Pro AV 2022. Премьеры NAB Show».
Мероприятие состоялось 24 мая 2022 года на платформе zoom. Модератор – Гоча Кумсиашвили, директор по производству и технической поддержке Общественного телевидения Грузии.
Александр Ключ: Я представляю компанию JoyMechanix, основанную в 2014 году. Именно тогда мы разработали и представили на IBC первую в мире компактную 3D-кабельную тросовую систему, предназначенную для работы в студии. Предыдущие системы были ориентированы на большие открытые пространства, стадионы и так далее. JoyMechanix является разработчиком и производителем уникального компактного оборудования, ставшего отраслевым стандартом.
Тросовые системы включают «летающие» камеры; камеры-пауки; тросовые системы, которые позволяют перемещать камеру в 3D-пространстве за счёт изменения длины тросов от четырёх лебёдок. Управление такими системами происходит либо в ручном режиме, либо автоматизировано по запрограммированным траекториям, причём в 3D и по всему объёму студии (мы пока говорим о студийных решениях).
Помимо 3D-систем нами разрабатываются и изготавливаются и другие продукты: 1D, 2D-системы, то есть рельсовые, тросовые, вертикальные, горизонтальные.
Студийная система

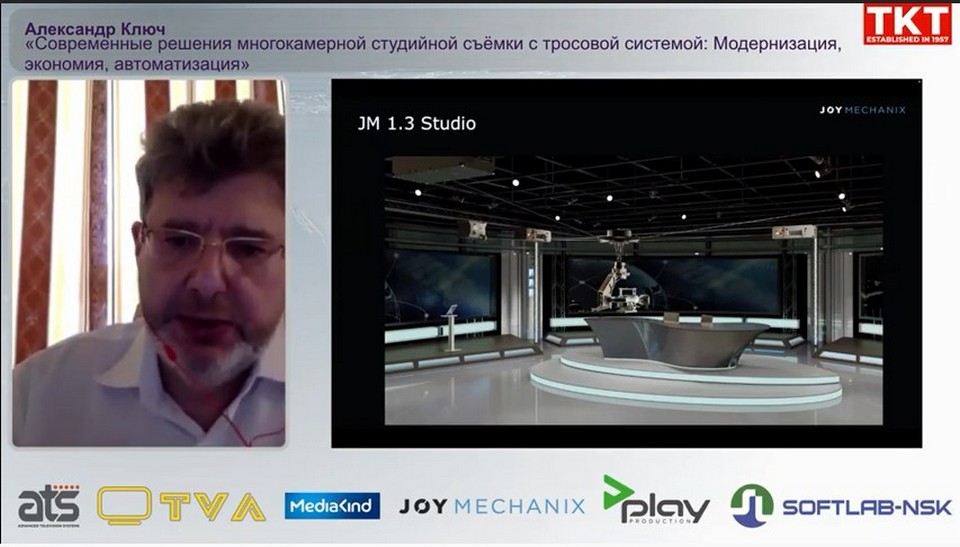

Для начала поговорим о той самой системе, которая была разработана нами именно для работы в студиях. Уникальность её заключается в компактности, она предназначена для работы в ограниченном пространстве и замещает собой множество устройств в одном.
Тренд современности на сегодняшний день – многозонность. В одной студии оснащается несколько тематических зон, и, как правило, чтобы обслуживать все эти зоны, требуется достаточно много оборудования, в том числе стационарного, такого как телескопический экран, телеги, колонны и так далее. Весь этот функционал мы аккумулируем и воплощаем в одной нашей тросовой системе. Например, краном сложно имитировать телегу, а нашей тросовой системой – пожалуйста. Некоторые кадры вообще уникальны, поскольку кран, например, видит свою стрелу, а наша система имеет степень свободы 360 градусов.
Ещё мы позволяем капитально и кардинально экономить площадь студии, которая достаточно ограничена и ценна. Те же самые лебёдки, которые мы используем, за счёт малого веса могут быть закреплены на фермах, на световых конструкциях, на потолке, под потолком, на полу – в общем, там, где это удобно к размещению. За счет этого пространство и площадь студии остаются свободными для использования.
Если мы говорим об оснащении нескольких тематических зон студии, то перемещение и переоборудование съёмки с одной зоны на другую требует и времени, и средств, поскольку нужно оборудование переместить, перенастроить и так далее. С помощью одной нашей системы можно экономить средства, оборудование, площади и время.
Технические характеристики системы
Наша лебедка очень лёгкая, вес – 95 кг. Рабочая максимальная диагональ системы до 100 м, что позволяет применять её как в миниатюрной студии, так и в больших помещениях. Скорость перемещения –до 4 м/с. Общая полезная перемещаемая максимальная нагрузка – 30 кг. Рекомендуемый вес камеры и линз – до 8 кг.
Студия Первого канала
Рассмотрим работу нашей системы на примере студии Первого канала. Она работает как по пресетам, то есть предустановленным трекам перемещения, так и в ручном режиме. Она может обслуживать и зону ведущих, и ньюсрум, который часто используется для разных проектов. Плюс ко всему, эта же камера и эта же система позволяют делать специальные кадры, например, вид на какие-либо документы, лежащие на столе у ведущих. Всё это делается одной системой с одной камерой, то есть фактически в одном устройстве вы получаете многофункциональную систему.
Универсальная система

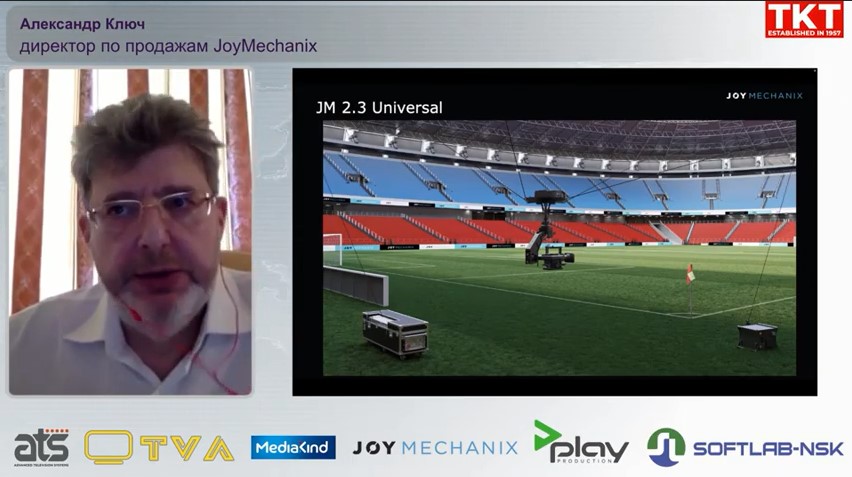

Следующая наша система – универсальная. Она работает на больших пространствах (стадионах, например), но она же может работать и в студиях, заменяя собой множество устройств. Все системы у нас модульные, PlugandPlay, поэтому их перемещение из локации в локацию не создаёт трудностей.
У нас до 3000 пресетов; сто локаций. Если мы говорим о студийной работе, то при использовании заранее записанных треков движения, достаточно одного оператора, то есть система сама по себе работает по предустановленным трекам, а для управления камерой достаточно одного человека.

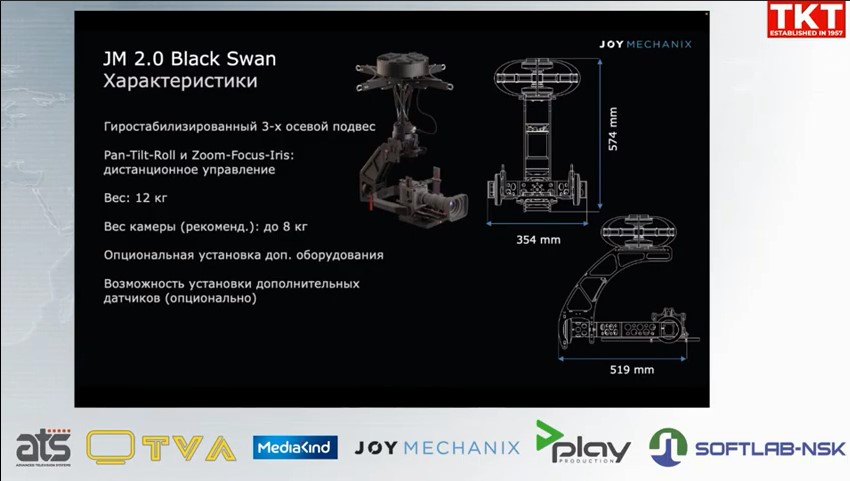

Ещё одно наше устройство, которое идёт вкупе с нашей тросовой системой — это голова. Здесь предусмотрен трехосевой гиростабилизированный подвес, Pan-Tint-Roll, Zoom-Focus-Iris с дистанционным управлением как головой, так и камерой. Стабильность системы высокая, стабилизация на прекрасном уровне.
Программное обеспечение
Программное обеспечение, которое мы используем, разработано нами же, то есть оно проприетарное. У нас есть интеграция с автоматизированными системами управления и системами StageControl, интеграция с дополненной реальностью. Есть возможность подложить схему плана помещения или площадки, а мы в 3D наглядно покажем положение камеры и головы в пространстве. Это обеспечивает и высокую точность, и автоматический и ручной контроль, зоны безопасности и программируемые траектории. Локаций может быть множество, и предзаписанных траекторий достаточно, тем более для работы в студии.
Виртуальную систему можно рассмотреть на примере студии одного из наших клиентов. Здесь реализована многозонность, также мы охватываем всю площадь студии, то есть нет ни кранов, ни телег, ни колонн. Они осуществили многокамерную съёмку за счет одной студийной тросовой системы. Таким образом, здесь обеспечена экономия пространства и виртуальная студия за счет системы JoyMechanix.
Мы интегрированы с системами дополненной реальности Vizrt и Zero Density. Нами также предусмотрен стандартный протокол для интеграции с любым студийным виртуальным программным обеспечением.

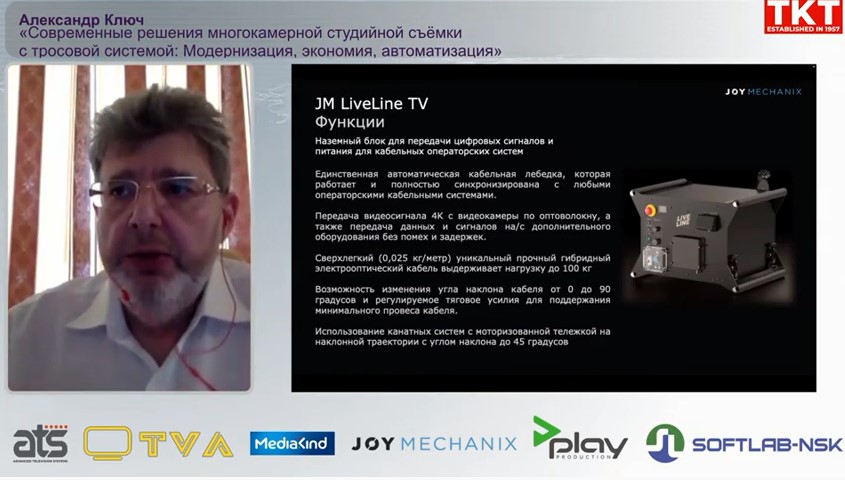

Ещё одно наше решение, которое позволяет избавиться от множества неудобств — это наземный блок LiveLine. По электрооптическому гибридному кабелю нашей разработки мы забираем с камеры на пульт видеосигнал до 4К, и по тому же кабелю мы поставляем электропитание на голову и на камеру. То есть вы можете забыть о V-Mount, о необходимости заменять или заряжать аккумуляторы, о радиоканале со всеми помехами, так как видеосигнал идёт по оптике. Также предустанавливаемое натяжение троса позволяет минимизировать провис кабеля.
Это устройство очень лёгкое – 50 кг. Быстро крепится хоть на потолке, хоть на световых конструкциях. Длина кабеля 130 м, что с лихвой закрывает потребности практически любого объекта.
Эта система может работать не только с нашими тросовыми системами, но и с системами сторонних производителей, причём не обязательно тросовыми, это могут быть и рельсовые и прочие решения.
Безопасность
Теперь расскажу о безопасности. Она у нас трехфазная.
Контроль программного обеспечения – это контроль данных, питания, контроль мощности, зоны безопасности.
Операторский контроль, в данном случае человеческого фактора — это кнопки аварийной установки и визуальный мониторинг.
Контроль лебедок – это когда в случае неисправности, которая является критической, включаются магнитные тормоза, и система просто замирает. В этом случае гарантирована абсолютная безопасность.
Ещё одно наше уникально предложение – это то, что мы, в отличие от альтернативных решений, не настаиваем на присутствии наших специалистов на съёмках. Мы обучаем локальные команды, в том числе дистанционно, эффективной работе с системой: её настройке, эксплуатации, базовом обслуживании. Также мы предлагаем сервисный контракт с обслуживанием, техподдержкой 24/7 и решением практически любых проблем в течение 12 часов.
Очень важна бесшумность наших систем. В отличие от всех механизмов, которые обычно находятся в студии, наше оборудование работает в номинальном режиме 35 дБ. Его практически не слышно. Если эта установка находится где-то на потолке, то услышать систему невозможно.
Универсальность и многофункциональность делает наши решения достаточно интересными. Их экономичность явно налицо. Мы действительно позволяем экономить за счёт того, что объединяем в себе большое количество устройств. Это экономия площади студии, времени, средств и оборудования.
Не все наши клиенты сразу реализуют виртуальные студии, поэтому у нас весь набор глубокой модернизации студии находится в одном пакете, и модернизация до виртуальной студии, до 4К и так далее очень недорогая.
Мы интегрируемся в студийные системы и в безопасность и ставим это на первое место, помимо функционала, потому что мы работаем «над людьми». Это наши приоритеты!
Тимур Кулгарин, «СТС Медиа»: Как решена проблема дрожания камеры при перемещении тросами?
Александр Ключ: Проблема решена комплексно. Первый способ – это механизация. Лебедки быстро, но плавно останавливаются. Второй – это то, что вся компенсация идёт за счёт гиростабилизации подвесов.
!!!
