Александр Ключ, директор по продажам компании JoyMechanix, выступил с докладом «Роботизированные тросовые системы: Современные технологии и многофункциональные комплексные решения для broadcasting» на I Международной выставке-конференции Broadcasting/Pro AV 2022, Грузия.
Александр Ключ: Коллеги, добрый день! Меня зовут Александр Ключ, я директор по продажам JoyMechanix. Сегодняшняя презентация посвящена современным технологиям – роботизированным кабельным системам и комплексным функциональным решениям для вещания на их основе.
О компании
JoyMechanix основана в 2014 году. В этот год наше первое решение – роботизированная тросовая система для студийной съемки – было представлено на IBC. Компания как таковая изначально является разработчиком решений для ТВ- и киноиндустрии. Это роботизированные системы на основе технологии тросового перемещения полезной нагрузки. Помимо всем известной камеры-«паука» и гиростабилизированного подвеса мы производим также множество различного оборудования, которое используется от Америки и Мексики и до Австралии.
3D-системы

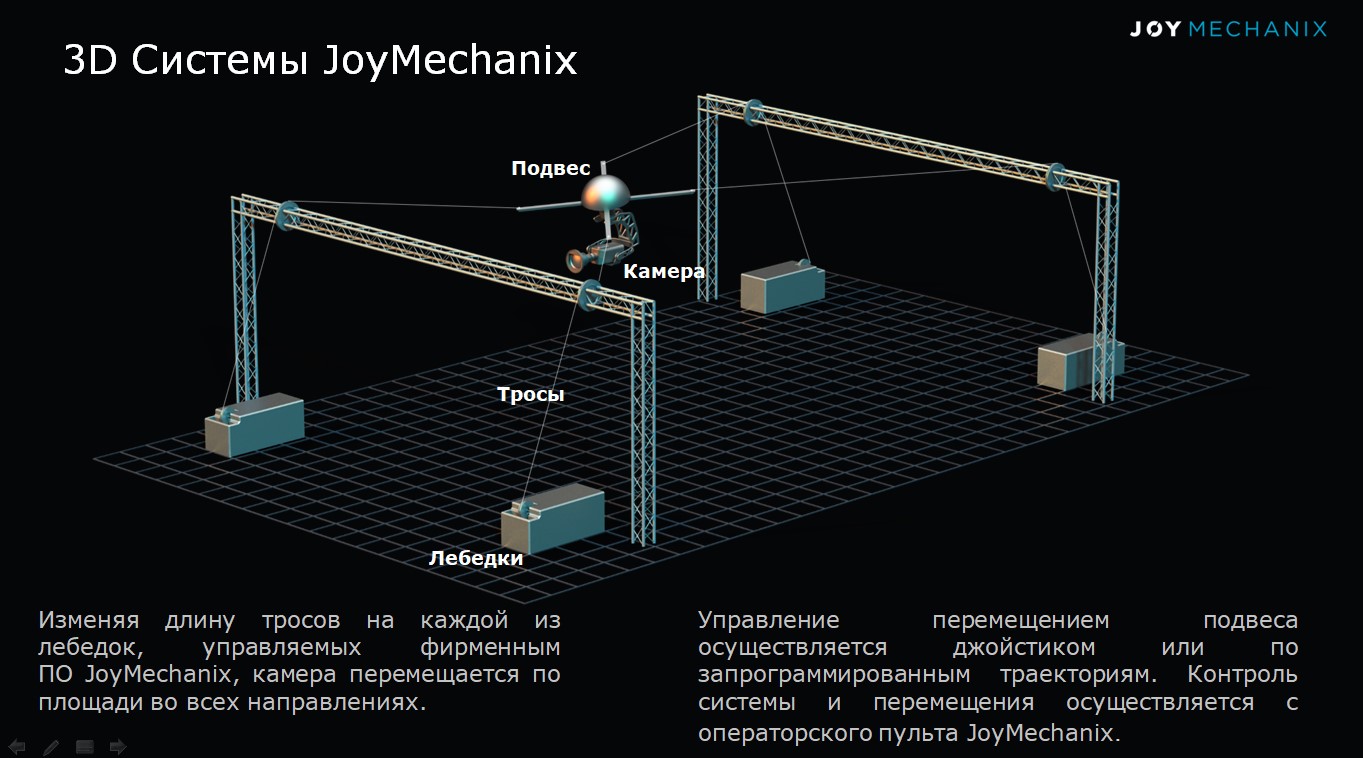

Начну с самого востребованного решения: это те самые 3D-системы, или «летающая камера». Они построены по следующему принципу: по углам студии либо в подвесном варианте размещаются лебёдки, из которых выходят тросы. На этих тросах «летает» в трёхмерном пространстве подвес с прикреплённой камерой. Мы управляем и перемещением нашего подвеса в пространстве, и камерой, а изображение передаём, к примеру, на ПТС.

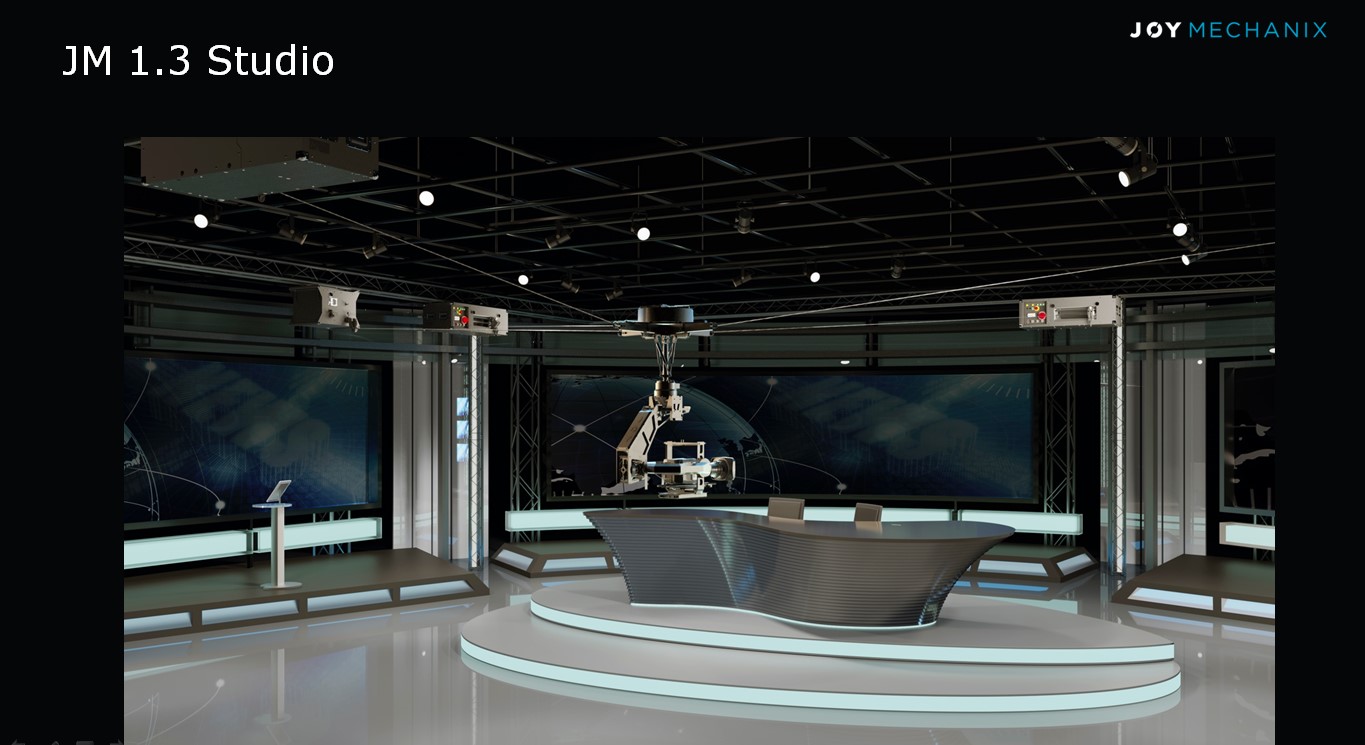

Ввиду малого веса лебёдок для студийной системы они могут размещаться на фермах, световых конструкциях, потолке, под потолком, даже на стенах, и при этом тросы можно выпускать либо напрямую из лебёдки к подвесу, либо через систему направляющих роликов. Поэтому наша система может монтироваться в достаточно сложных условиях технической нагрузки на студию. Она может заменить собой сразу несколько систем: кран, колонну, тележку, другие, и способна летать по любым траекториям. В современных студиях нередко оборудуется сразу несколько разных тематических зон. Как правило, переключение и перемещение из одной зоны в другую требует времени и затрат ресурсов. Наша же система позволяет ничего по сути не перемещать, вы просто перелетаете камерой в другую зону и начинаете работу. При этом экономится огромная площадь для установки оборудования. Камера позволяет дать любые ракурсы, от фронтального, до вида сверху на документы у ведущего.
Пару слов о технических параметрах лебёдки для студийной системы. Рабочая диагональ – 100 метров, вес лебёдки 5 кг, общая полезная нагрузка до 30кг. Рекомендуемый вес камеры – до 8 кг, поскольку при этом сохраняется максимальная скорость перемещения – 4 м/сек. Бесшумность работы не сопоставима ни с одним механизмом, который вы эксплуатировали до сих пор – в номинальной нагрузке всего 35 дБ. Среднее время монтажа и настройки в студии – 12 часов.
Все наши системы могут выполнять запрограммированные движения, или пресеты, причём с миллиметровой точностью воспроизведения. Если вы работаете в студии, то повторение траектории с такой точностью из выпуска в выпуск – это готовое решение. Система интегрируется со StageControl, АСУ или вашим студийным софтом, и, чтобы работать с камерой, которая летает по пресетам, достаточно одного человека.

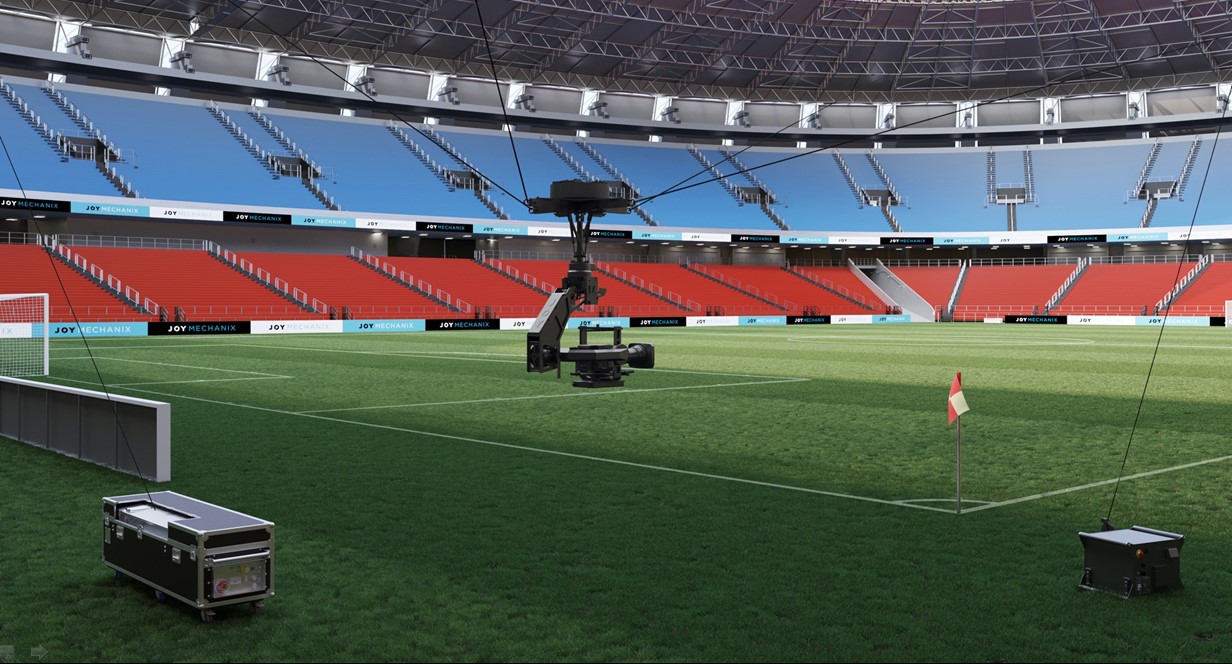

Даже наша малая студийная система способна обслуживать мероприятия, проводящиеся на половине футбольного поля. А универсальная, большая система, может работать как на маленьких объектах, так и на опен-эйр-ивентах и целых стадионах – поэтому она часто используется на футбольных матчах. Её диагональ уже 250-260 метров, скорость перемещения – 10 м/сек. Вес лебёдки – 260 кг, поэтому устанавливать её можно только на земле или на полу.
Для ручного управления нужны два оператора. Одного мы называем «пилот», он «летает» камерой, а второй уже непосредственно управляет камерой и съёмкой.
Собственно гиростабилизированный Pan-Tilt-Roll / Zoom-Focus-Iris подвес “BlackSwan” предназначен для работы с нашими системами и интегрирован с ними, но может использоваться с системами передвижения и других производителей. Но его малый вес – всего 12 кг –и конструктивные особенности позволяют иметь те уникальные характеристики, в том числе и по скоростным показателям именно наших систем, которые работают с этим подвесом. Он вращается на 360 градусов. При желании на подвес можно установить допоборудование.
Программное обеспечение
Теперь о программном обеспечении. Наш собственный софт интегрируется и с автоматизированными системами управления, и с системами Stage Control, и с системами дополненной и виртуальной реальности. Уникальное свойство пользовательского интерфейса позволяет подложить план, рисунок площадки, на которой вы работаете. Теперь это доступно и в трёх измерениях – то есть оператор, даже не глядя на площадку, имеет очень чёткое представление о том, где в данный момент находится подвес с камерой в 3D. Мы снимаем порядка 1 млн показаний с одного оборота лебёдки, что обеспечивает высокую точность позиционирования.
У нас есть 1-, 2- и 3D-тросовые системы, так как вам могут понадобиться любые.
LiveLine
Следующая новинка – LiveLine, наземный блок для передачи цифровых сигналов и питания для кабельных операторских систем. Эта лебёдка, способна обеспечивать предустановленное натяжение, чтобы не допустить провиса кабеля. Сам кабель – гибридный, электрооптический, он тоже разработан нами и весит всего 25 гр/м. Мы снимаем по оптоволокну видеопоток с камеры и по этому же оптоволокну передаём управляющие команды на камеру или собственно на «голову». Туда же передаётся и питание. Никаких подзарядок аккумуляторов не требуется.
Ваша система в студии остаётся постоянно «горячей» – для того, чтобы начать смену, достаточно просто включить камеру. Если вы монтируете систему на выезде – ваша смена ничем не ограничена, вы снимаете ровно столько, сколько вам нужно. Также вы избавлены от необходимости передавать радиосигнал и сопутствующих помех, разрывов и т.п.

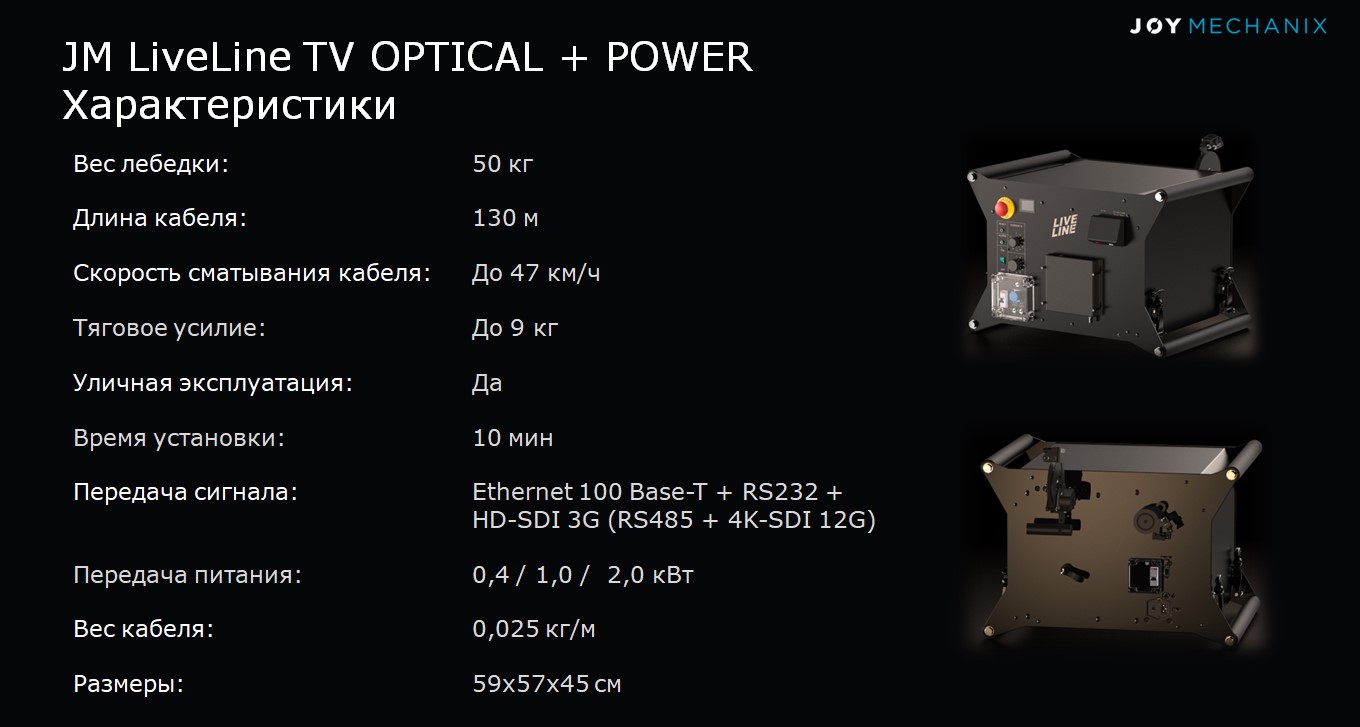

Характеристики LiveLine: вес лебёдки – 50 кг, длина кабеля – 130 м. Качество передачи сигнала – до 4К. Передача питания – стандартные 0,4, 1 или 2 кВт.
Безопасность

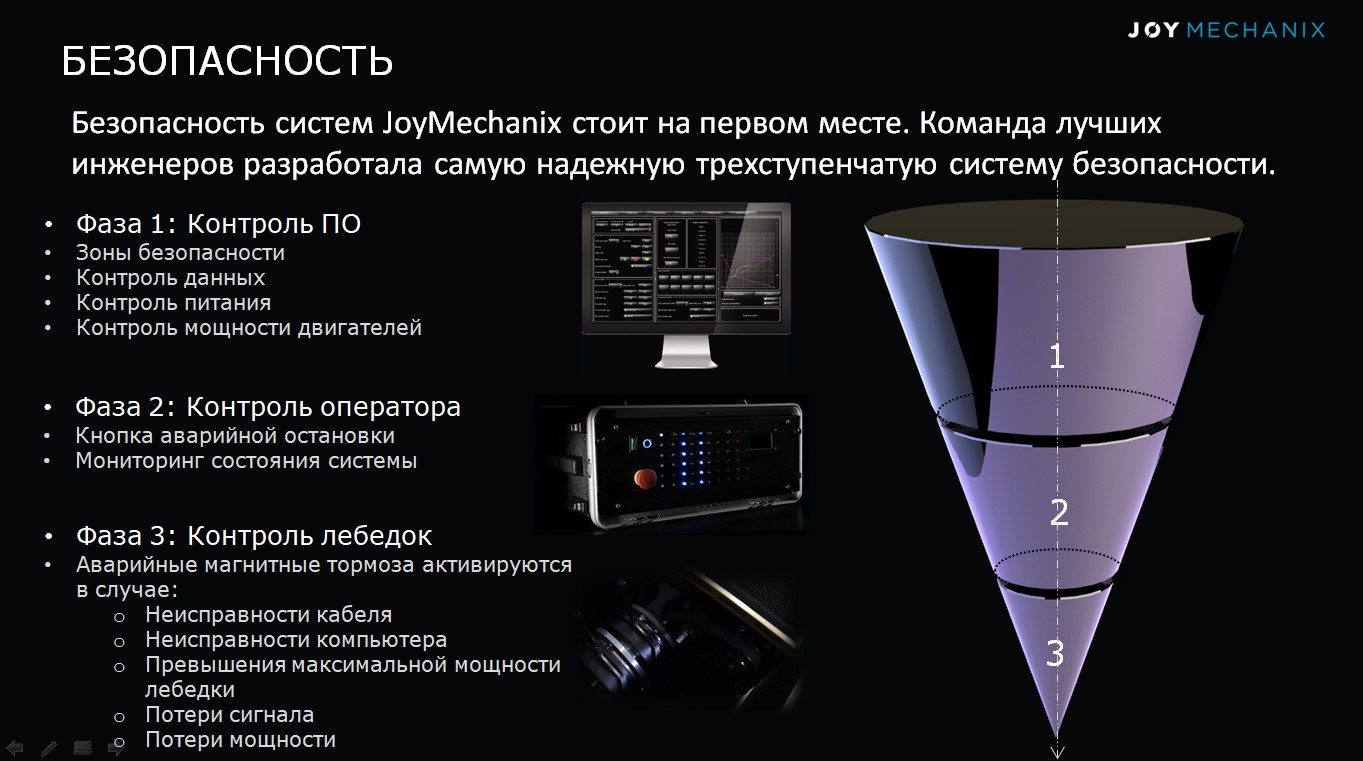

По поводу безопасности: у нас СЕ-сертификация, мы производим системы и всю нашу продукцию по европейским стандартам безопасности. Контроль трёхступенчатый: первая фаза – на уровне ПО; задаются зоны безопасности, в которые камера не должна залететь ни при каких условиях; постоянно мониторится передача данных, питание и мощность двигателей.
Вторая фаза – человеческий фактор, который в данном случае играет на руку: каждый юнит нашей системы оборудован кнопкой аварийной остановки. Плюс у оператора есть возможность мониторинга состояния системы – как в пользовательском интерфейсе, так и в виде рэкового пульта управления, где есть вся индикация.
И третья фаза – контроль лебёдок. Все они оборудованы магнитными аварийными тормозами. Если возникает критическая неисправность, включается аварийное торможение, и система просто замирает.
Резюме
Joy Mechanix предоставляет исключительные, доступные, многофункциональные и экономичные решения.
Наши преимущества
- Индивидуальное оборудование, соответствующее конкретным запросам
- Модульные решения
- 4K, AR иVR ready
- Компактные решения для одного оператора
- Интеграция в студийные системы (в том числе АСУ и Stage Control)
- Высочайший уровень безопасности в соответствии со стандартами ЕС
- Обучение локальных команд (в т.ч. дистанционное) эффективной работе с системой
- Сервисный контракт с обслуживанием и технической поддержкой – решение любой проблемы за 12 часов.
Очень рад нашей встрече сегодня, спасибо за внимание!
