Олег Кунгуров, технический директор Профессиональной футбольной лиги Казахстана, выступил с докладом «Remote Production и VAR в спорте» в рамках деловой программы Broadcasting/Pro AV 2022 Georgia.
Круглый стол «Remote Production и VAR в спорте» состоялся 29 июня 2022 года в Тбилиси, Грузия. Модератор – Денис Выходцев, генеральный директор VTV Broadcast & Production (Казахстан).
Олег Кунгуров: Remote Production и VAR в спорте мы занимаемся очень плотно на протяжении довольно большого промежутка времени, уделяя этой теме огромное внимание.
На должности технического директора футбольной лиги я нахожусь уже четвёртый год, а в структуре футбола и федерации в целом 12 лет, с 2010 года. Мы постоянно задаём себе всё новые высоты и успешно их берём. 10 лет назад мы делали простые стримы, к сожалению, сейчас высот «Матч ТВ» мы ещё не достигли, но, тем не менее, нам есть чем гордиться, учитывая, что в реалиях низкого бюджета необходимо проявлять особую сметливость, чтобы успешно реализовывать различные идеи.
Профессиональная футбольная лига Казахстана
Профессиональная футбольная лига Казахстана является спортивной организацией, которая проводит матчи профессионального уровня: Чемпионаты и Кубки Казахстана по футболу, Казахстанскую Премьер-Лигу, а также матчи низших дивизионов, где играют начинающие профессионалы. Так сложилось, что наша лига сама стала HostBroadcast, так как ни частное, ни государственное казахстанское телевидение не имеет возможности показывать матчи на своих каналах в полном охвате. Поэтому мы сами реализуем права, делаем готовый фит, занимаемся трансляциями самостоятельно – с графикой, повторами, многокамерной съёмкой и прочими необходимыми технологиями. Также сами делаем онлайн-аналитику для разбора тактических моментов.
Одно из наших самых знаковых достижений – это система VAR. С гордостью могу заявить, что мы – вторая страна СНГ после Российской Федерации, внедрившая VAR абсолютно на всех матчах чемпионата Казахстана. Не выборочно, как в Узбекистане, например, – у нас с этого года на всех матчах задействована система видеопомощи арбитрам, тесно завязанная с продакшн.
Почему мы пришли к собственному продакшн? Причин несколько.

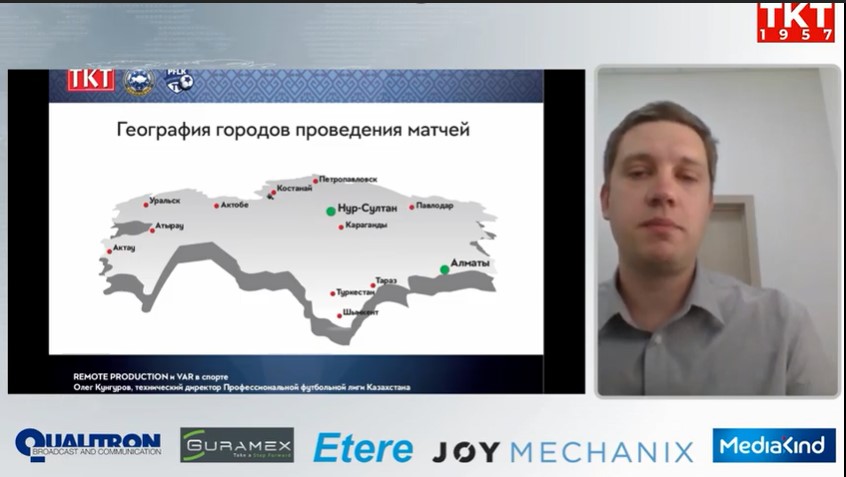

Во-первых, Казахстан – девятая по площади страна в мире. Футбольные матчи проводятся еженедельно по пять дней в неделю, а расстояние между городами составляет от пятисот до трёх тысяч километров, в связи с чем перевозка ПТС из города в город не представляется возможной.

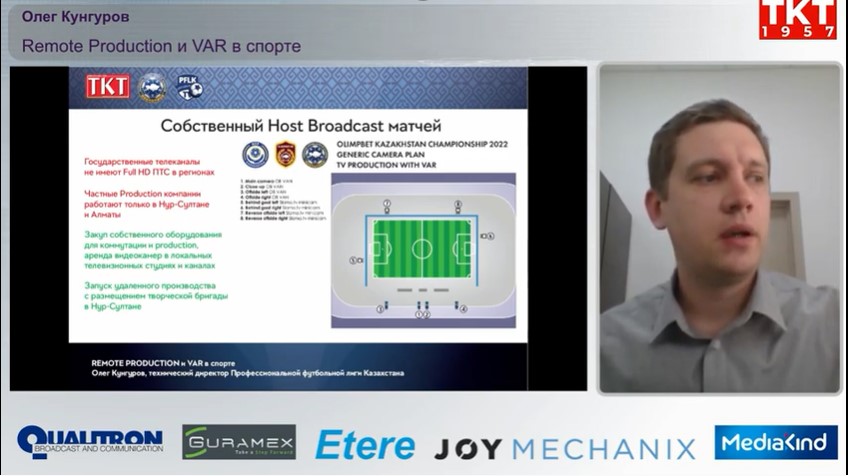

Для решения этой проблемы нами и был введён собственный HostBroadcast матчей. С внедрением VAR, согласно требованиям FIFA, мы переняли базовый камерный план, установив на поле 6-8 камер вместо четырёх, которые были раньше. К сожалению, это не broadcast-камеры, а ТЖК, более-менее приближенные к broadcast. И изначально мы хотели поставить 4 мини-камеры Slomo и в трансляции для повторов и в VAR, но отказались от этого плана.
Также мы произвели закупку собственного оборудования: микшеры, графические станции, повторные машины на базе V-MIX, с помощью которых можно организовывать удалённый продакшн, подключаясь с гарантированными ста мегабитами и низкой задержкой к выделенным оптоволоконным каналам на каждом стадионе.

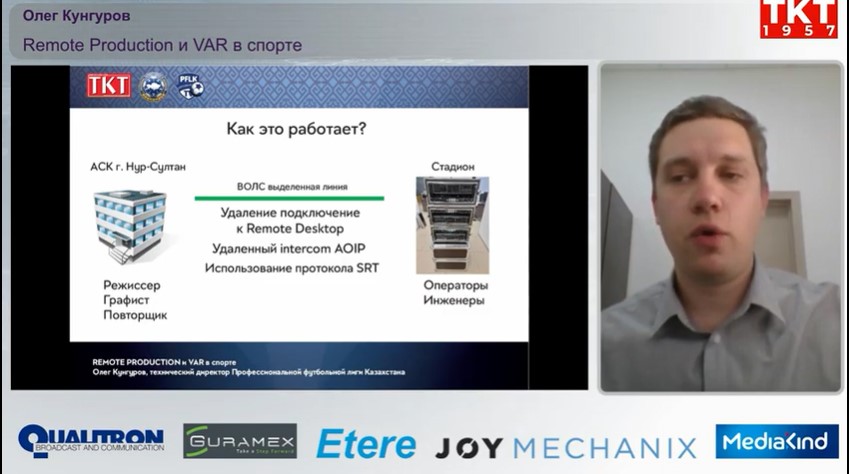

Работает эта система следующим образом. У нас есть небольшой аппаратно-студийный комплекс в Доме Футбола в Нур-Султане, где мы принимаем и контролируем все сигналы, и где располагаются режиссёр, графист и повторщик. На стадионе же находятся операторы и инженеры для осуществления коммутации. В рэковых кейсах установлены серверы, в том числе, сервер ввода. Здесь же интерком-панель – DataVideo ITC-100. С помощью кодека AOIP производится работа с удалённым интеркомом. Используются специально выделенные линии связи между АСК и стадионами; участвуют операторы, имеющие возможность проложить связь напрямую со стадионом – «Казахтелеком» и «Транстелеком». Настраивается удалённое подключение к серверу, работающему на базе XEON. Готовая программа передаётся с использованием протокола SRT и, пройдя проверку, направляется на дистрибьюцию на алматинский CDN-сервер. Цифровая дистрибьюция производится через SRT и RTMP-протоколы. Сервер в Алматы наделён софтом Wowza, который дублирует материал и рассылает его в различные точки. Наши основные получатели сигналов – это государственный спортивный телеканал Qazsport, частный спортивный телеканал Qsport. Также наши иностранные партнёры: бельгийская Eleven Sports, немецкая компания One Football, швейцарская FIFA + и британская фирма Genius Sport.
Наша последняя точка присутствия – видеохостинг Youtube. Мы заключили контракт с локальным представителем платформы, позволяющей производить геоблокировку сигналов и показывать трансляции только зрителям из Казахстана. Сделано это было по причине того, что материал для других стран нашим партнёрам продаётся.
Бюджет
В сезонный бюджет нашего производства входит: аренда видеокамер, выплата гонораров инженерам, видеооператорам и режиссёрской группе, а также частичный апгрейд оборудования. На такие расходы за один матч мы тратим в среднем $1050, а годовой бюджет составляет $300 000.
VAR

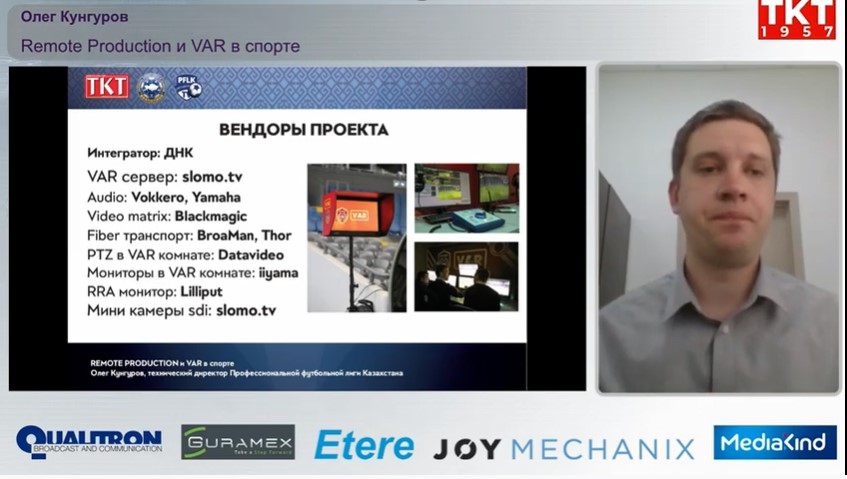

На самостоятельную реализацию этого проекта нас вдохновила, как ни странно, пандемия, во время которой весь мир перешёл на удалённую работу. Всего за год мы сумели организовать всё необходимое для успешного запуска проекта. Интегратором был выбран ДНК – ранее знакомый нам партнёр. Техзадание мы писали сами – у нас было чёткое понимание, что мы хотим slomo.tv; аудикоммуникационное снаряжение обязательно должно быть Vokkero. Остальное – мониторы, коммутация – передали на ДНК, попросив подобрать по средствам. Бюджет всего проекта составил $500 000. Мы укомплектовали 14 стадионов.
У нас имелось представление о технических аспектах проекта: VAR-сервером выбрали slomo.tv – идеальное соотношение цена/качество, аудиоаппаратуру закупили от Vokkero и Yamaha. В качестве видеоматрицы был выбран Blackmagic – они топ сейчас – единственные предлагают лучшее качество за приемлемую сумму.
Модели Fiber-транспорта – BroaMan и Thor. BroaMan немного подвёл нас по срокам, но мы экстренно нашли замену – из США нам привезли Thor.
VAR-комната оснащена PTZ-камерами DataVideo для фиксации всего происходящего в комнате, находится она за спинами судей. Это примерно как «чёрный ящик», бортовой самописец для самолета. Мы слушаем все переговоры судей и инженеров, так как должны понимать, что происходит в комнате – кто на какую кнопку нажал, была ли ошибка. PTZ-камера идёт на рекордер и в облако. Также в комнате установлены компьютерные мониторы iiyamа.
Для RRA-мониторов была выбрана продукция Lilliput – мониторы максимальной яркости, а для мини-камер – slomo.tv.
Все самые крупные мировые лиги работают по централизованной модели: они строят VAR-аппаратные в крупных городах, подключают 10-гигабитные каналы связи, забирают все сигналы и синхронно гонят их в аппаратную, в итоге собирая всё в сервер. У нас, к сожалению, таких технических возможностей нет, поэтому в нашем проекте была принята децентрализованная модель, подразумевающая под собой постройку комнат видеоповторов на каждом стадионе. На данный момент матчи проходят в 13 городах, закуплено 14 комплектов VAR.
Устройство VOR (Video operations room)
В комнате три рабочих места. Всё оборудование находится в охлаждаемом рэковом кейсе (серверы, видеоматрица, аудиоматрица, оптика SDI и прочее). Replay-оператор применяет в работе пульт videoreferee от slomo.tv. Также в качестве техники присутствует touchscreen (VAR output), кнопки закладок от slomo. Наверху висит первая камера, по которой судьи отслеживают общий план стадиона, а также имеется отдельный монитор с той же самой камерой для помощника арбитра.
Технические подробности устройства VOR
В оптическом конверте BroaMan собирается SDI, передающийся в оптику. По оптике он приходит сначала на место раздачи, а потом в комнату, где BroaMan принимает информацию, конвертируя её в SDI.
Также есть PTZ-камера и матрица. На небольшую матрицу приходят 6 PTZ-сигналов, которые мы заводим на матрицу – часть отдаём на мониторы, часть идёт на сервер slomo и часть на хайпер-деки под отдельную запись. Отдельно ещё приходит готовый видеосигнал для видеопросмотра на поле, также заводящийся на матрицу и отдельно на touch-панель в качестве резервирования.
Базовый камерный план
Во всех городах по 6 камер, чаще всего это ТЖК-камеры с 20-кратным объективом. Расстановка: общий крупный план, две камеры оффслайдные, две заворотные. Последние стоят крест-накрест, это достаточно редкая для футбола расстановка, но судьи попросили нас поставить именно так.
В двух западных городах Казахстана всего 4 камеры, чтобы поставить их на трибуны. Остальные 4 добиваем через мини-камеры, они также собираются через BroaMan, который конвертирует SDI в оптику. Далее сигнал летит в VAR-комнату.
Съёмка матчей низших дивизионов
Съёмка низших дивизионов охватывает ещё большее количество городов, чем съёмка премьер-лиги или чемпионата Казахстана по футболу. В этих городах нет VAR, оттуда даже не велось никакого вещания (вплоть до этого года).
Два года назад, когда мы впервые поучаствовали в конференции TKT, с нами связалась израильская компания Pixellot. Они предложили воспользоваться их продуктом – камерами автоматической съёмки. Мы согласились, даже несмотря на то, что обошлось это нам совсем не дёшево. Бюджет на пять лет – около 750 тысяч евро. С тех пор в Казахстане, благодаря ТКТ, у всех желающих появилась возможность смотреть матчи низших дивизионов в прямом эфире.
Система автоматической съёмки Pixellot
Эта система установлена на 26 стадионах. Две IP-камеры, укрытые от вандализма и непогоды специальным защитным блоком, охватывают футбольное поле целиком. По 10-гигабитному Ethernet через кабель cat 6a изображение попадает в системный блок. После этого выводится общая панорамная картинка, и компьютер делает кроп, подобно тому, как оператор первой камеры общего плана панорамирует видео слева направо.
Благодаря этой системе, мы получили следующие преимущества: автоматизированная съёмка, для которой нам не нужны люди; автоматическое слежение за мячом; техническая съёмка матча; панорамная запись всего поля в одном кадре и беспрерывное онлайн-вещание (24 часа в сутки).
Сейчас у нас есть идея подключить и детские команды Чемпионата среди юниоров – юношей и девушек.
Вопрос: Вы платите Pixellot 750 тысяч евро – это за 26 стадионов в год?
Олег Кунгуров: Контракт подписан на пять лет, охватывает двадцать шесть стадионов, и сумма действительно составляет 750 тысяч евро, но это бартерная сделка: права в обмен на оборудование и лицензии. Оценочная стоимость барьера – $750 000.
Александр Ключ, директор по продажам JoyMechanix: Вы рассматривали использование «летающих» камер на своих объектах, и интересна ли вам эта тема в принципе?
Олег Кунгуров: Определённо интересна. Мы были бы рады пообщаться с Вами на эту тему после окончания конференции.
Гурам Шахдинаров, основатель и генеральный директор Guramex (Грузия): Мы разработали систему для Remote Production, которая позволяет использовать публичный интернет вместо применения выделенных линий, что в несколько раз сокращает себестоимость связи. Нам было бы очень интересно с вами посотрудничать.
Олег Кунгуров: Я слышал немало позитивных отзывов о Вашей компании от нашего общего коллеги и имею представление о том, что подразумевает под собой Ваш проект, потому с радостью соглашусь на Ваше предложение.
Денис Выходцев, генеральный директор VTV Broadcast & Production (Казахстан): Насколько сейчас региональные стадионы в Казахстане готовы к съёмкам футбола?
Олег Кунгуров: Что касается платформ – за последние годы мы сильно ушли вперёд: сделали жёсткий технический регламент, взяли Broadcast manual у UEFA, а насчёт поля – ставим в основном на беговые дорожки.
Денис Выходцев: Вы не думали о том, чтобы на производство матчей выделять хотя бы на тысячу долларов больше, чтобы значительно увеличить качество трансляции?
Олег Кунгуров: Мы работаем, как уже было сказано, в условиях ограниченного бюджета. Поэтому, к сожалению, такой возможности пока что нет.
Эдуард Чумаков, директор TKT1957: Насколько проект перспективен в плане масштабирования?
Олег Кунгуров: Менталитет разный, но ключи и инструменты для реализации проектов везде примерно одинаковые. Сейчас мы как раз изучаем возможность внедрения нашего проекта в Беларуси, а slomo предлагает реализовать его в Панаме и Бахрейне. Поэтому всё, что необходимо для успешного масштабирования – это эффективные инструменты и ясный ум. Самая главная сложность здесь – это то, что FIFA дала лицензию всего четырём компаниям. Причина такого решения, мне, увы, неизвестна.
!!!
