Пламен Чардаклиев, Broadcast Engineer компании Playbox Neo, Болгария, представил интеллектуальные медиарешения PlayBox Neo на Международной выставке-конференции Broadcasting / Cinema / Pro AV 2023 Azerbaijan, которая прошла 21-22 ноября в Баку, Азербайджан.

AirBox

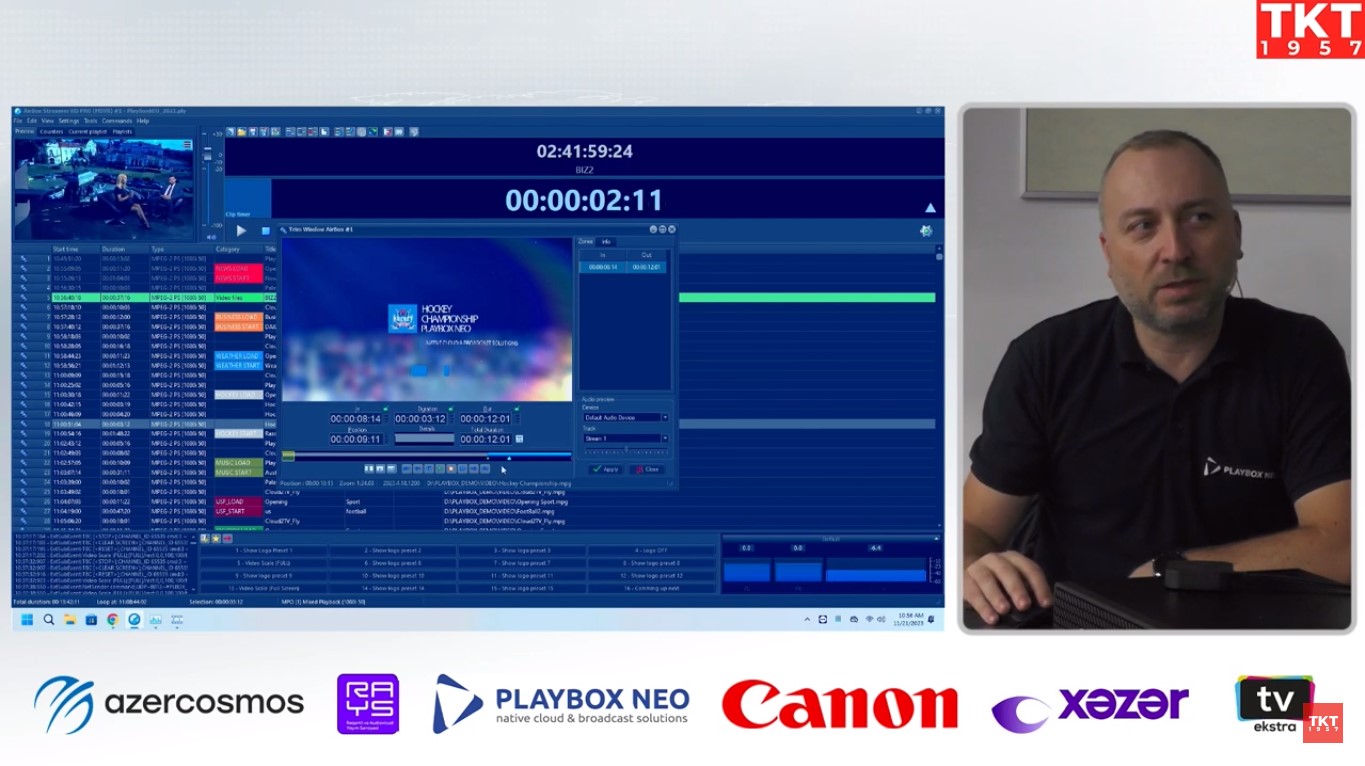

Пламен Чардаклиев: AirBox — это интерфейс для операций воспроизведения. Он известен уже более 20 лет, и всё это время мы сохраняем его единообразный дизайн для удобства пользователей. По своей сути это список воспроизведения в стиле листа Excel. Поскольку большинство людей знакомы с Excel, они легко поймут расположение строк и столбцов.

Ключевые особенности AirBox

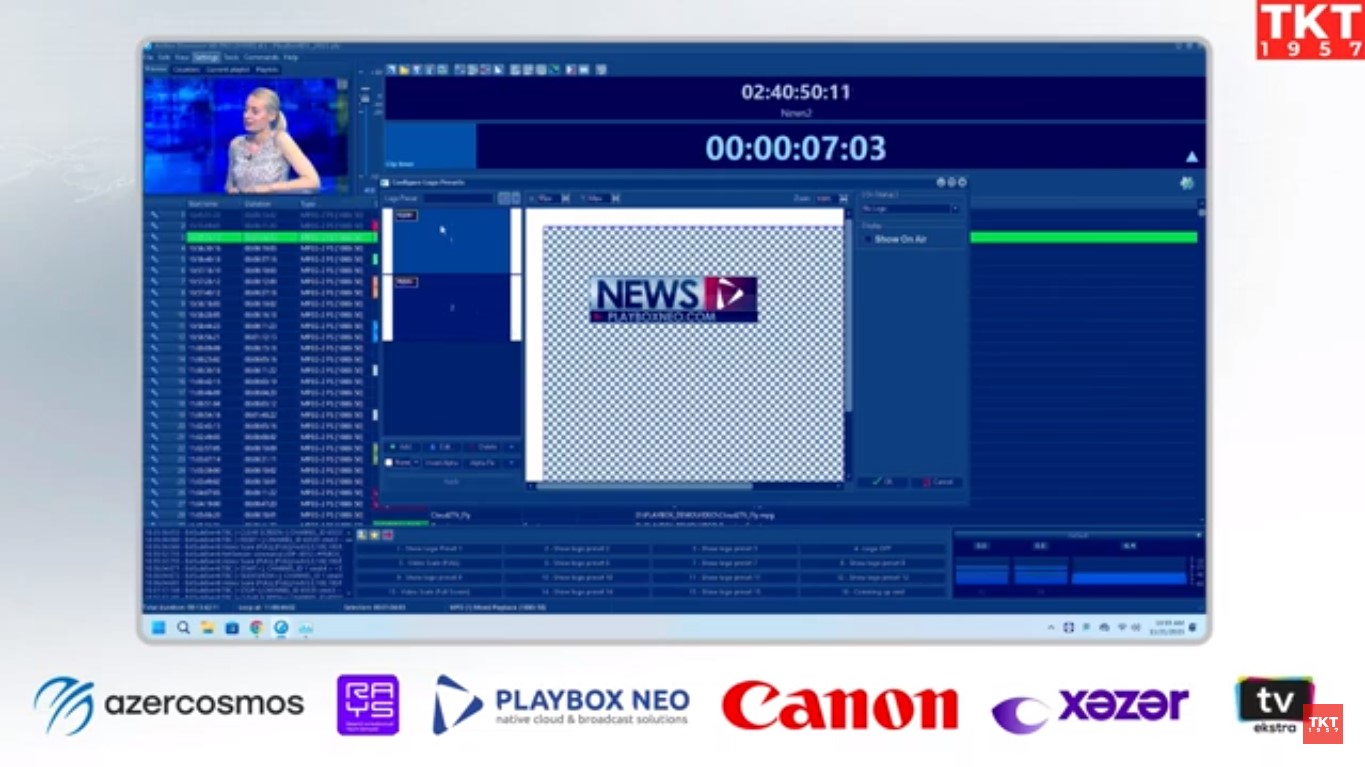

Выделю несколько его ключевых особенностей. Например, если вам нужно добавить логотип канала, вы можете интегрировать логотип непосредственно в макет без необходимости использования дополнительной компьютерной графики. Однако, если требуется больше графики, вы можете использовать наш TitleBox.

В список воспроизведения вы можете включать файлы различных типов, такие как MXF, MPEG, MP4, MOV и другие всемирно признанные форматы. Всё это можно смешивать в одном списке воспроизведения, что позволяет использовать разные стандарты видео и частоту кадров. Система воспроизведения автоматически преобразует их в соответствии с назначенными выходными форматами.

Также имеется встроенный триммер для клипов. Если вы получили файл с пятисекундной цветной полосой в начале, и у вас нет времени на полноценный монтаж, вы можете просто открыть его в триммере клипа, найти точную начальную точку и отредактировать.

Media Gateway

Media Gateway – интерфейс инженерного аспекта воспроизведения, может функционировать как отдельный продукт, а может быть включен в систему воспроизведения. Он управляете всеми инженерными входами и выходами. Имеется встроенная система сигнализации. Здесь можно отслеживать все входные данные.

Система оповещений

Мы разработали систему оповещений, которая весьма эффективно ищет такие проблемы, как черный экран или зависание вывода. Эта система включает в себя разумные пороговые значения для минимального и максимального уровня децибел и обнаружение отключения звука. Настройка по умолчанию для этих предупреждений составляет пять секунд. Но вы можете изменить эту продолжительность, чтобы она была меньше или больше в соответствии с вашими потребностями.

Ввод и вывод

Теперь перейдем к разделу ввода и вывода. Для входов мы поддерживаем NDI, Blackmagic, AJA (для SDI). Аналогично, для вывода мы используем NDI, Blackmagic, AJA (для SDI) и различные протоколы потоковой передачи, такие как UDP, RTP, SRT, RTMP. Мы также предлагаем интеграцию Zixi с поддержкой интерфейса Zixi.

Недавно мы интегрировали кодировщики в медиашлюз. В настоящее время у меня установлен один кодер. Ознакомимся с его характеристиками:

• можно установить частоту мультиплексора 12 мегабит
• ввести служебную информацию и BID для визуальных кодеков.

Я использую H.264, поддерживаемый моей картой NVIDIA, что облегчает процесс кодирования. Хотя кодирование ЦП является опцией, кодирование на основе графического процессора обычно более эффективно благодаря встроенному чипу ASIC для кодирования H.264.

Мы также поддерживаем кодирование H.265 HEVC с картами NVIDIA. Вы можете настроить структуру группы, битрейт и выбирать между постоянным и переменным битрейтом, а также другими параметрами.

Звук

Что касается звука, мы недавно добавили поддержку Dolby Digital и Dolby Digital Plus. Это означает, что для IP-выходов мы поддерживаем Dolby Digital и Dolby Digital Plus, а также, конечно же, AAC и MPEG.

Сигналы

Кроме того, теперь мы поддерживаем STT5 на выходах и входах SRT или UDP, а также STT4 на входах и выходах SDI. Чуть позже я покажу, как их можно использовать. Итак, глядя на кодировщик, я могу выбрать свой AirBox в качестве источника изображения или использовать сигнал SDI, SRT или UDP в качестве источника для моего кодера.

Переходим к местам назначения – у меня есть выход SRT и UDP, и оба используют один и тот же кодер. Это означает, что вам не нужно выполнять два отдельных кодирования, если вам требуется одинаковый битрейт и структура групп для обоих выходов. Кодер предназначен как для вывода SRT, так и для UDP.

Если я переключу вход на свой сигнал SDI, он будет работать как преобразователь SDI в SRT или SDI в UDP. Это устраняет необходимость в дополнительном устройстве ввода-вывода — все оно интегрировано в этот интерфейс. Думайте о медиашлюзе как об универсальном видеомаршрутизаторе, а не просто как о компоненте системы воспроизведения. Он обрабатывает не только видеосигналы SDI, но и различные типы сигналов, позволяя микшировать и преобразовывать их.

Что касается выходов, например, если у меня есть карта Blackmagic, я могу выбрать источник SRT в качестве входа для выхода SDI, эффективно преобразуя SRT в SDI. Хотя это преобразование часто выполняется сторонними приложениями или устройствами, медиашлюз позволяет сделать это напрямую. Кроме того, на вкладке потоковой передачи рядом с кодировщиками есть группы переключателей, о которых я вскоре объясню.

В моей группе коммутаторов он по существу функционирует как устройство автоматического переключения, встроенное в медиашлюз. Мой основной источник — сигнал SRT, а резервный — сигнал UDP.

Реальный сценарий

Давайте рассмотрим реальный сценарий: вы транслируете футбольный матч из Премьер-лиги Великобритании через спутник. В качестве резервной копии у вас есть сигнал SRT через общедоступный интернет. Обычно спутниковый сигнал предпочтительнее из-за его специального характера. Однако если гроза нарушит спутниковый прием, у вас могут возникнуть проблемы с сигналом. При этом ваш интернет-поток (сигнал SRT) остается стабильным. Вместо переключения вручную группа переключателей может автоматически обрабатывать переход. Конечно, у вас есть возможность переключаться между резервным и основным источниками вручную. Но, возвращаясь к системе сигнализации, которая обнаруживает сценарии зависаний и отсутствия сигнала, ее можно интегрировать с мультивьюером для автоматического переключения источников в группе коммутации, исключая необходимость ручного вмешательства.

Настройки группы коммутации

Возвращаясь к настройкам группы коммутации, вы можете настроить ее на основе существующих возможностей мультивьюера. Также можно установить минимальный и максимальный пороги битрейта. Например, если сигнал упадет ниже семи мегабит или превысит девять мегабит, это автоматически вызовет переключение между основным и резервным источниками.

Эта функциональность применима не только к выходам, но и к входам, что я продемонстрирую через несколько минут. Я также хочу выделить нашу функцию задержки времени Транспортного потока (TS). Ранее это был отдельный продукт, теперь он интегрирован в медиашлюз. Вы можете установить задержку в 30 секунд, как в моей демонстрации, но ее можно настроить на минуты, часы или даже дни. Это особенно полезно для вещания в разных часовых поясах. Например, если вы снимаете утреннее шоу в Африке и хотите транслировать его позже в Латинской Америке, вы можете установить задержку на несколько часов. Наши клиенты также используют эту функцию для сетевой цензуры, задерживая поток примерно на 20 секунд, чтобы обеспечить возможность просмотра контента в режиме реального времени.

В настоящее время я использую кодер в качестве источника задержки, но, как и в случае с группой коммутаторов, в качестве источника задержки я могу выбрать сигналы SRT, UDP или SDI. Такая гибкость позволяет использовать различные стратегии вещания и управления контентом.

Вернувшись в мультивьюер, можно наблюдать 30-секундную задержку на том же источнике. Эта задержка очевидна при сравнении входа SDI, который является почти мгновенным, с входами SRT и UDP, где ожидается задержка в несколько секунд из-за кодирования. Такая интеграция всех входных данных в мультивьюер делает процесс удобным, особенно для приёма, который также является частью этого единого интерфейса.

Важно отметить, что для этой системы мы использовали интерфейс веб-браузера. Разработка этого продукта совпала с началом кризиса COVID, когда резко возрос спрос на решения для удалённой работы. Браузерный интерфейс был выбран из-за его универсальной совместимости, поскольку практически каждое интеллектуальное устройство, независимо от его операционной системы (Windows, macOS, Android, Linux с графической средой), может поддерживать веб-браузер. Это означает, что доступ к интерфейсу возможен с любого устройства.

Сосредоточив внимание на функции приёма, она позволяет вам выбрать любой из доступных источников из модуля. В качестве источника вы можете выбрать задержку подачи, группу переключателей или любой другой вход. Захват может осуществляться одновременно в двух форматах. Например, я могу выбрать MP4 с использованием графического процессора для кодирования в качестве основного источника и предустановку Sony XDCAM в качестве вторичного источника. Первый создаст файл MP4, возможно, для веб-сайта, а второй — файл MXF для архивирования. Во время приема вручную я могу выполнить разделение. Это действие создает продолжение вставки в новом файле, сохраняя при этом доступ к файлам для предварительного просмотра во время процесса вставки.

При загрузке, скажем, концерта, вы можете вставлять точки разделения, чтобы отмечать разные песни, создавая файлы метаданных. Эти файлы при импорте в программное обеспечение для редактирования, такое как Adobe Premiere или EDIUS, показывают эти маркеры на временной шкале, помогая редакторам перемещаться по видеоматериалу.

Хранение

Что касается хранилища, клиенты часто спрашивают, могут ли они напрямую хранить загруженные файлы на сетевом диске. Хотя это возможно, важно отметить, что этот метод во многом зависит от стабильности сети. Любые сбои в сети могут вызвать проблемы. Для надёжности мы рекомендуем использовать нашу встроенную систему передачи. Например, после вставки файла, даже продолжая разделять файлы, вы можете выбрать и перенести их в выбранное место назначения. Это можно сделать вручную или с помощью предопределенных шаблонов передачи.

Что касается нашей функции загрузки, вы можете настроить ее на автоматическую передачу файлов в определённый архив после остановки загрузки. Сюда входят файлы MXF и MP4. Помимо ручного режима, есть также режим расписания и сложный режим записи, который особенно полезен в странах, где требуется хранить трансляционный контент в течение определённого периода (например, трех или шести месяцев) в качестве доказательства того, что было показано в эфире. В этом режиме в файл встраиваются название канала, дата и время, что имеет решающее значение для проверки в случае жалоб на транслируемый контент.

Таким образом, наша система приёма, как я уже описал, интегрирована в тот же интерфейс, что и воспроизведение и медиашлюз, обеспечивая комплексный и эффективный рабочий процесс.

Использование триггеров STT для переключения

Теперь позвольте мне продемонстрировать то, о чем я упоминал ранее: использование триггеров STT в сочетании с нашей системой воспроизведения. Я собираюсь запустить второй экземпляр воспроизведения на том же компьютере, чтобы показать, как можно использовать триггеры STT для переключения.

Чуть позже я воспользуюсь источником SRT для передачи сигнала, но эта функция доступна и для SDI. Я собираюсь создать два специальных списка воспроизведения: один под названием «Вход DPI» слева, а другой под названием «Выход DPI» справа. Я начну воспроизводить плейлист «DPI in» здесь, а через Live SRT я буду воспроизводить тот же источник. Вы заметите, что воспроизводимый здесь источник SRT имеет задержку в несколько секунд из-за кодировки.

Теперь эта закладка запрограммирована на отправку триггера STT с идентификатором события 101. У меня также есть закладка с меткой C 101. Когда система получит сигнал, она автоматически переключится с сигнала Live непосредственно на эту закладку. Давайте представим, что это наша рекламная пауза. Вы увидите, что при отправке сигнала мы автоматически переходим сюда, к этой закладке. Второй триггер — это команда, возвращающая нас обратно в программу Live за считанные секунды. Как вы можете заметить, он автоматически возвращается в левую сторону, где я снова воспроизвожу прямую трансляцию.

Рассмотрим этот сценарий в контексте основного телевизионного макета. Это особенно полезно для игр в разных странах. Вы проигрываете программу, но вам нужно вставить локальную рекламу. Эти триггеры можно использовать для того, чтобы при начале рекламной паузы в основном воспроизведении автоматически принимался сигнал, и выполнялось переключение.

Позвольте мне привести реальный сценарий. Около шести или семи месяцев назад клиент из Латинской Америки, занимающийся трансляцией волейбола, снимал матч в волейбольной арене. Как вы знаете, в волейбольных играх имеются короткие перерывы, длительностью всего одну минуту, и именно в этот момент обычно вставляют рекламные ролики.

Этот клиент назначил триггеры STT области «короткого поля» нашего интерфейса, которая включает эти кнопки. Он вручную отправил триггеры с помощью интерфейса воспроизведения на телевизор, который затем автоматически включил рекламную паузу на телевидении. Это очень важно, поскольку, поскольку тайм-аут составляет всего одну минуту, необходима быстрая реакция для обеспечения воспроизведения рекламы. Это реальный сценарий, когда наш клиент использовал эти автоматические триггеры вместо того, чтобы полагаться на ручные методы связи, такие как телефонные звонки.

Когда мы получаем сигнал, вы можете назначить до 16 различных команд того, что вы хотите сделать: воспроизвести, остановить, показать колебание, скрыть колебание, прыгнуть на закладку и многое другое. Его можно настраивать, что позволяет вам создать свой собственный рабочий процесс. Хочу еще раз подчеркнуть, что мы поддерживаем как IP для SRT, так и UDP STT 35, а также STT 104 для SDI, как на входах, так и на выходах.

TitleBox

Я также хочу продемонстрировать наш TitleBox, который представляет собой CG (генератор символов). Это может быть отдельный продукт или часть ChannelBox. Его выходные данные могут быть наложены непосредственно на воспроизведение, как я сейчас продемонстрирую, или они могут предоставлять выходные данные ключа и заполнения, что позволяет вам прикрепить их непосредственно к видеокоммутатору. Позвольте мне просто загрузить плейлист, чтобы показать, чего вы можете достичь с помощью нашего TitleBox. С левой стороны вы видите объекты, изображения и текстовые объекты. Я даже могу воспроизвести источник Live. Например, предположим, что вы хотите создать эффект «картинка в картинке», но у вас нет для этого переключателя видео. Для этого вы можете использовать наш TitleBox. Этот триггер, помеченный как «мир новостей», отправляет команду TitleBox для действия в соответствии с этим шаблоном.

Этот обзор нашего TitleBox должен дать вам представление о возможностях и универсальности, которые он предлагает. Спасибо за ваше время и внимание!
