Гоча Кумсиашвили, директор по производству и технической поддержке грузинской государственной телерадиокомпании «Общественное Вещание Грузии», выступил с докладом «Технологии и решения, внедрённые на GPB» на Международной Гибридной Конференции Broadcasting / Cinema 2023. Post-NAB.
Гоча Кумсиашвили: Несколько слов о том, как мы обновили техническую базу на Первом канале. Менеджеры Первого канала в течение несколько лет работали над обновлением технической базы, устанавливали новую аппаратуру, использовали современные решения. Однако в этой традиционной структуре существует большая инерция развития. И переход к новым технологиям происходит медленно. Тем не менее, менеджмент Первого канала был достаточно уверен и в своих силах и в возможности получения финансирования на техническое обновление.
Наша техническая база на тот момент устарела. Это негативно сказывалось на качестве эфира: происходили частые сбои, остановки и другие проблемы. Назрела необходимость технологического прорыва. Когда менеджмент Первого канала принял решение о масштабном обновлении технологий, удалось получить коммерческий кредит в одном из крупных грузинских банков, и использовать его для модернизации оборудования.
“Мы строим новый медиацентр в Тбилиси”
В настоящее время мы строим новый медиацентр в Тбилиси. Здание уже почти готово, перекрыта кровля, идут внутренние работы. К концу этого года помещения подготовят для технологического монтажа оборудования, прокладки кабеля и других работ. Я уверен, что к весне следующего года мы сможем перевести значительную часть отделов, занимающихся производством контента, в новый медиацентр. Планируется поэтапный переход на новые позиции.
Обновленный медиацентр состоит из двух больших блоков
Первый блок А предназначен для новостей и включает в себя всю технологию новостей, ньюсрум, новостную студию, а также один из двух дата-центров. В этом блоке также находятся коммутационная центральная аппаратная и эфирная аппаратная Первого и Второго каналов, центральная коммутационная аппаратная радио Первого и Второго каналов, а также студия АСБ новостей.
Второй блок Б состоит из трёх больших студий, расположенных в прямоугольных зданиях, к которым пристроена офисная часть. Корпуса находятся отдельно друг от друга с сейсмическим швом между ними. Расстояние между стенами достаточно большое и блокирует акустическую проницаемость между студиями.
“Размеры студий по тбилисским меркам впечатляют”
Размеры студий по тбилисским меркам впечатляют – самая большая студия имеет высоту 17 метров и площадь 1000 м², следующая по размеру – высотой 14,5 метров и площадью 700 м², а третья студия имеет площадь 600 м² и высоту потолка более 14 метров.
В этом блоке планируется создание аппаратно-студийных блоков (АСБ), состоящих из независимой аппаратной части и студии. Таким образом, в каждой из трех студий появится возможность самостоятельно работать, снимать и выходить в прямой эфир, а также заниматься другими видами независимого видеопроизводства. По проекту в этом же здании заложена еще одна студия размером около 250 м² с высоким потолком и отдельным АСБ.
Мы предполагаем создать в блоке Б, где находится студийный блок, централизованное инженерное управление камерами. Оно представляет собой центральную аппаратную часть, где инженеры смогут управлять камерами из любой студии, а также обеспечивать коммутацию сигналов с любой камеры из разных студий в тот или иной АСБ. Это позволит нам организовывать двухстудийное производство, когда в одном проекте используются две разные декорации в разных студиях.
Сейчас широко обсуждаются технологии IP и SMPTE
SMPTE 2110 предназначен для использования внутри студии для коммутации сигнала. Это не предполагает передачу сигнала на большие расстояния, так как это может потребовать передачи очень большого объёма данных, что очень дорого. Кроме того, на передающем тракте задействовано много коммутаторов, маршрутизаторов и других устройств, которые могут негативно влиять на стабильность сигнала и вызывать сбои во времени.
На мой взгляд, в свете текущей ситуации в индустрии, использование проприетарных протоколов, таких как RIST, SRT и других, для передачи сигнала на большие расстояния по техническим параметрам сетей глобального интернета является более предпочтительным для нас. Оценивая стоимость строительства внутристудийного комплекса и выбирая между 2110 и классической SDI, мы видим значительную разницу в цене.
мы решили выбрать “классический подход и построить новый комплекс на основе SDI”
Поэтому мы решили выбрать классический подход и построить новый комплекс на основе SDI. Но включить в него gateway, которые можно использовать в качестве внешних интерфейсов, подключая любой формат SMPTE. То есть мы планируем создать устройства, которые могут принимать и передавать IP-потоки в различных форматах, таких как SMPTE 2110, NDI, SRT, и конвертировать их в SDI с помощью энкодеров и декодеров. Мы создаем эти устройства с целью обеспечения будущей совместимости с новыми устройствами и установками. Например, если мы представим, что какая-то ПТС приедет для съёмки наших проектов в больших студиях, то вероятно она будет построена на основе IP. Поэтому мы хотим подготовиться к таким ситуациям и иметь возможность работать с новыми устройствами и форматами.
Для обеспечения соединения нам необходимо иметь gateway, который мы планируем установить. Внутри нашего комплекса используется не только SDI. За последние 2-3 года мы внедрили решения, позволяющие использовать NDI-потоки. NDI – это компрессированный поток, который не так критичен к скорости пропускной способности свитчей внутри студии. Каждый канал NDI имеет поток порядка 500 Мбит, который обычный свитч хорошего качества может пропустить. В результате мы уже более 2 лет используем NDI в эфире, особенно когда идёт графика или брендинг, и композитинг происходит в NDI-тракте. Мы не получили никаких претензий по качеству сигнала. Зрители всех сетей распространения отмечают высокое качество нашей картинки, которое значительно повысилось после внедрения новых аппаратных и программных решений.
Для автоматизации планирования программного эфира
Мы использовали несколько брендовых систем, включая Broadcast Solution Traffic System для автоматизации планирования программного эфира. Она проинтегрирована с Playout Automation System от Etere, которая позволяет управлять тремя основными каналами и одним запасным каналом вещания с помощью сдвоенных серверов и процесса двойного копирования. Кроме того, система в ней содержатся встроенные MAM и PAM системы, а также возможность инджест контента. Полная интеграция с трафик системой означает, что плейлисты автоматически передаются в систему автоматизированного вещания, что позволяет ей самостоятельно копировать файлы и перемещать их между серверами и архивом. Данный механизм позволяет экспортировать события для информирования трафик системы о том, что файл уже скопирован и лежит в нескольких копиях на различных серверах и в архиве.
Решение также включает в себя систему производства новостей. В результате тендера мы выбрали систему AVID, и наша инсталляция является одной из самых больших в регионе. Практически все журналисты в новостной комнате имеют доступ к этой системе, которая включает в себя устройство с большим онлайн-хранилищем для монтажа, а также монтажные отделы AVID, несколько Playout-серверов и Ingest-серверов. Весь кластер серверов, работающих на операционной системе ESX VMware, включает в себя около 30 разных серверов, работающих в виртуализации, включая серверы как на Linux, так и на Windows.
Он также серьёзно реализован в системе, где используются парные дата-центр свитчи. Одни свитчи предназначены для работы системы виртуализации серверов и хранилища данных, а другие – для функционирования домена для синхронизации с идентификацией пользователей AVID и аутентификацией в домене. Передача данных является критичным фактором и требует высокой скорости и отсутствия задержек, поэтому вся система разработана максимально надёжно и профессионально.
Кроме того, у нас есть центральная коммутационная аппаратура с большим SDI-роутером размером 350×350 SDI-сигналов входов-выходов. Он является гибридным, поскольку часть входов-выходов – это классический SDI, а другая часть – оптический. Это сделано для того, чтобы связывать этот же SDI-роутер аналогичной технологии с оптикой между двумя зданиями и обеспечивать бесшовный переход. Аппаратуру и студию предполагается переводить поэтапно, одну за другой, затем новости, центральную аппаратную и т. д. Это стало возможным благодаря прокладке оптики между медиацентрами. Коммутаторы связаны между собой таймлайнами. В ядре системы использован большой коммутатор от Imagine Communications.
В основе аппаратной автоматизации эфира мы задействовали коммутатор от Grass Valley. У нас есть система управления Etere, которая работает с несколькими аналогами известной программы VSM. Через Etere мы также управляем переключениями на коммутаторе Grass Valley. Системная интеграция выполняется внутри автоматизации и работает очень хорошо. Мы можем переключать коммутатор прямо с веб-страницы, используя специальную панель управления.
В нашей новостной аппаратной установлены центральные свитчи от Guramex. Эта компания известна своим высококачественным оборудованием. Guramex выиграл тендер и поставил нам четыре одинаковых комплекса с микшерами, расположенными в новостной и трёх продакшн-студиях.
Для новостей закуплены новые HD-камеры Sony. Также реализован большой проект обеспечения сетевой безопасности и переоборудования внутренней сети телестанции. Мы использовали оборудование двух основных брендов: Cisco и Dell. Высокопроизводительные core switch Etere были использованы как часть этого проекта. На Avid использовались core switch от Dell, core switch на дата-центрах, где представлены домены и вся остальная сеть, а также периферийные свитчи от Cisco.
Storage
Интересным оказался бренд DDP. Это Ardis Technologies, производящая онлайн-storage для онлайн-монтажа, либо для очень быстрой передачи и приёма файлов.
У нас имеется достаточно большой storage, который отлично работает. Он входит в состав Etere и обеспечивает автоматизацию и продакшен. Студийные передачи автоматически загружаются на этот storage, откуда монтажеры забирают файлы для дальнейшей работы. Они имеют возможность монтировать файлы прямо онлайн или копировать их себе на компьютер, создавать готовые эпизоды и возвращать файлы на storage ddp.
В комплекте с AVID установлено достаточно объёмное хранилище NEXIS. На данный момент в нем хранится весь старый файловый консолидированный архив первого канала. Этот архив содержит медиаданные за последние 15 лет. Это около 700 000 файлов различных форматов. Управление этим массивом осуществляется программным обеспечением, которое мы разработали сами. Все монтажные работы также происходят на NEXIS.
Qualitron помог нам установить оборудование Mobile Viewpoint и Comtech, включая четырёхмодемные устройства с 5G-модемом. Однако, поскольку в Грузии пока нет 5G сетей, использование этих устройств затруднено из-за особенностей местных телекоммуникаций. Наш опыт показал, что подобные устройства лучше использовать за границей или в тех местах, где не слишком много людей. Кроме того, Qualitron поставила нам высокомощный сателлитный передатчик Comtech, который работает в комплексе одной из наших ПТС.
Blackmagic необходим для любой установки. У нас есть их конвертеры SDI в HDI и другие продукты. В нашей студии используются мониторы от Sony и Samsung. Мы используем серверы и хранилища в виртуализации, а также физические серверы в составе Etere от компании Hewlett-Packard. В этих серверах мы установили платы Blue Fish. Хотя Blue Fish не так известна в Европе, как в Северной Америке, ее платы кодирования и декодирования контента являются супервысококачественными и производительными. Некоторые технические проблемы возникали из-за сочетания серверов Hewlett-Packard и плат Blue Fish. Платы грелись, но после их перераспределения и установки в другие слоты, проблемы решились, и работа нормализовалась.
Система Maestro используется для создания графики в новостях. Она нас устраивает, но необходимо добавить собственные наработки для этой программы. Мы решили оптимизировать её и создать более настраиваемую программу управления выпуском графики Orad, которая минимизирует ошибки оператора. Титры, генерируемые из I NEWS, автоматически поступают в Maestro, но иногда их выпуск в эфир задерживается из-за операторов. Мы хотим оптимизировать этот процесс.

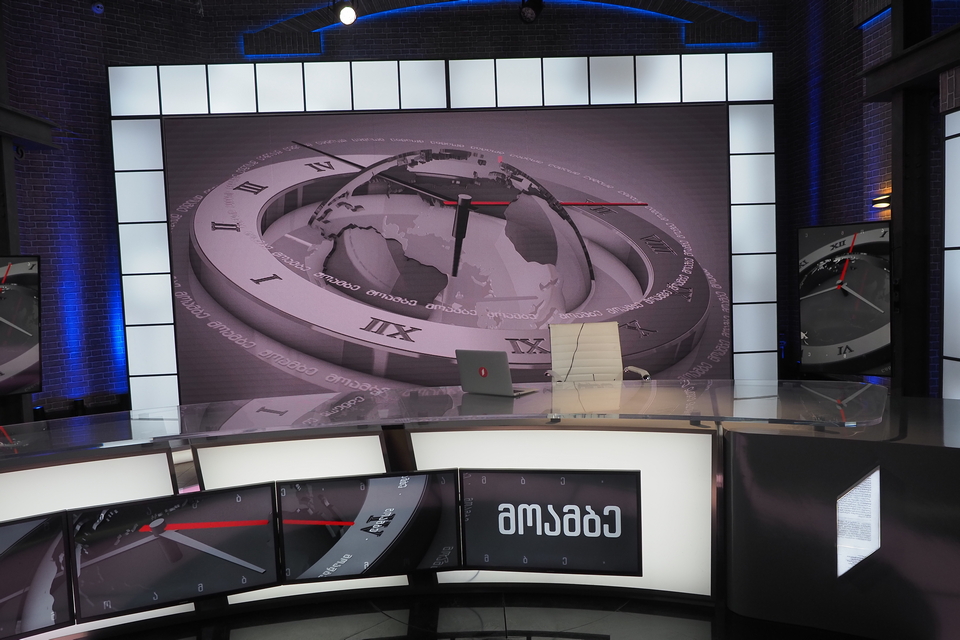

У нас установлена система Powerwall от Orad. Она предназначена для управления многоэкранными изображениями. В нашей студии, на фоне LED-стены, находятся несколько экранов, к которым подаётся единое изображение из Orad, включая титры, брендовую графику и другие элементы. Будучи синхронизированными между собой, изображения плавно перетекают с одного экрана на другой.
На первом канале использовались старые аналоговые микшеры Soundcraft, которые уже давно не выпускаются, и запчасти к ним найти практически невозможно. Именно поэтому мы перешли на цифровые микшеры. Например, большой микшер от Yamaha, который используется в новостях.
Мы провели полную модернизацию нашей интерком-системы, используя продукцию от Riedel. В настоящее время у нас имеется три центральных процессора, которые взаимодействуют между собой посредством оптической связи. Благодаря этому решению, один из процессоров в следующем году перенесут в новое здание и свяжут с остальными по оптике. Таким образом, мы сможем легко использовать интерком-панели для связи с ним. Наша аудиосистема является продуктом компании Sennheiser.

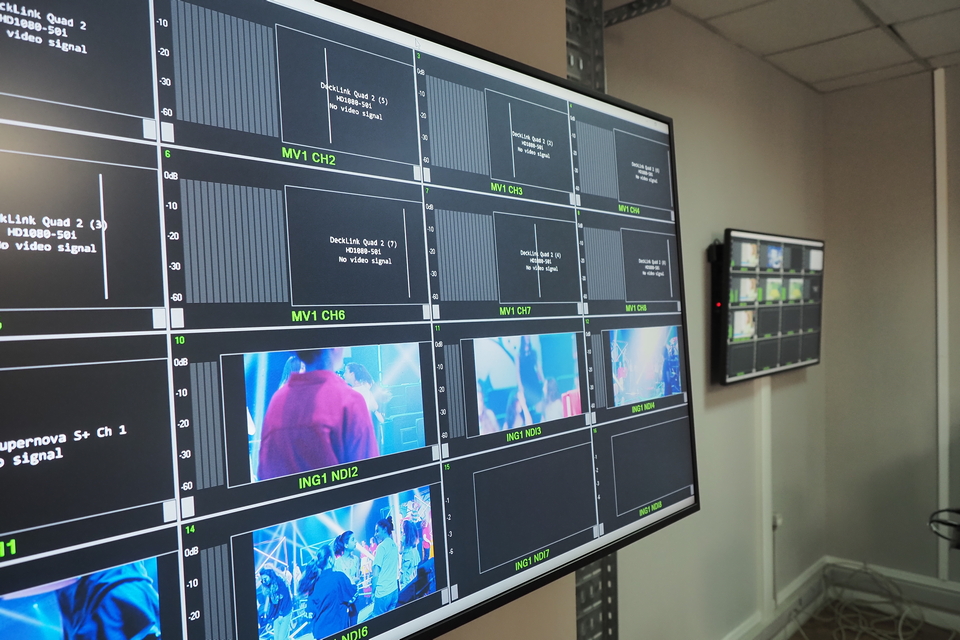

GPB использует мультивьюеры от Decimator, которые являются аналогом продукции Blackmagic. Однако они оказались более удобными для нас по некоторым параметрам.
Нас приятно удивило качество серверов и storage от Fujitsu. Мы приобрели два комплекта, которые уже два года работают без сбоев. Наш домен управляется сервером storage от Fujitsu, а также хранится на их storage, предназначенном для монтажеров продакшена.
“Хотим внедрить PAM-систему”
Планируется расширить и увеличить производство, что приведет к наращиванию количества монтажных станций и хранилищ медиаданных. В настоящее время мы сталкиваемся с проблемой контроля за сохранением и удалением файлов на разных storage, которых очень много и каждый год нужно добавлять еще по 200 ТБ. Для решения этой проблемы мы хотим внедрить PAM-систему, которая даст менеджерам информацию о том, какие файлы нужно сохранить, а какие удалить. Мы рассматриваем различные варианты PAM-систем, включая AVID и другие. Главное, чтобы они интегрировались с Adobe, так как наши монтажеры предпочитают работать в этой программе. Возможно, мы также рассмотрим возможность создания своей собственной системы.
Мы понимаем, что необходимо увеличить архив и перейти на более надёжный и экономичный архивный storage для долговременного хранения данных, такой как LTO или отключенные жесткие диски. Пока мы не приняли окончательного решения по выбору технологии, но сначала мы планируем внедрить систему управления архивными данными. В целом, наш самый большой проект на следующие 2 года – это расширение и модернизация собственного производства.
Автандил Чхаидзе: Мы на завершающей стадии модернизации наших телеканалов
Вопрос: Что произойдет с оборудованием, которое останется?
Гоча Кумсиашвили: Мы создадим специальную комиссию и проведём оценку всего оборудования. Все камеры, микшеры и другое оборудование, приобретённое за последние 2-3 года, перенесём и установим в новом центре. Некоторые старые материальные ресурсы также используем. За исключением старых аналоговых микшеров, их планируем списать. Эти приборы уже не пригодны к работе и могут стать интересными экспонатами для музея.
Конференция Broadcasting / Cinema 2023. Post-NAB состоялась 23-24 мая 2023 года в отеле Paragraph Resort & Spa Shekvetili, Батуми, Грузия.
Организатор – TKT1957 LLC.
Генеральный партнёр – Qualitron LTD.
Партнёры: BroadView, SMPTE.
Следующая конференция Broadcasting / Cinema 2023 пройдёт 3-4 октября в Астане, Казахстан.
